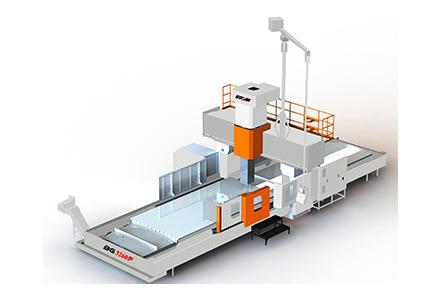

BG-F系列龙门加工中心接纳事情台移动、横梁牢靠式龙门框架、方滑枕结构 ，一次装夹可知足粗、半精及精加工要求 ，能完成铣、钻、攻、镗、铰等多种工序。
产品特点：
1. 底座、事情台、立柱、横梁、滑座、滑枕等主要基础件接纳HT300铸铁 ，箱体式结构 ，紧凑而合理的对称式筋结构包管了基础件的高刚性和抗弯减震性能；基础件接纳树脂砂造型并经由充分的时效处置惩罚 ，为机床恒久使用性能的稳固性提供了包管;
2. X、Y向导轨均为入口重载线轨 ，具有速率快、高刚性、低摩擦、低噪音、低温升转变等特征；
3. 滑枕左右两侧各有一个平衡气缸 ，通过气液转换装置实现自动同步平衡 ，无需外接动力源 ，包管主轴箱运动顺畅、稳固；Z向驱动电机具有失电制动装置；
4. X、Y、Z三个偏向进给接纳高刚性的双螺母预压C3级大导程滚珠丝杠 ，进给速率高；
5. 接纳台湾专业厂家生产的高速、高精度、高刚性重载主轴单位 ，轴向和径向承载能力强 ，主传动接纳齿轮传动 ，最高转速可达6000rpm;
6. 主轴接纳浮动式打刀 ，在主轴打刀时可有用卸荷对内部轴承的攻击并迅速用中心高压气体对主轴内锥举行清洁 ，包管主轴及刀具的精度和寿命；
7. X、Y、Z三个偏向导轨、丝杠都接纳防护装置 ，包管丝杠及导轨的清洁 ，确；驳拇霸硕群褪倜；
8. 接纳可靠的集中自动润滑装置 ，准时、定量对机床各润滑点自动间歇式润滑 ，可依据事情状态调理润滑时间；
9. 机床操作系统接纳人体工程学原理 ，操作箱自力设计 ，可自身旋转。
适用行业：
普遍适用于汽车、印刷包装、纺织机械、冶金、石化、机车、模具等行业
|
机 型 |
单位 |
BG3240F |
BG3260F |
BG3280F |
|
X轴行程 |
mm |
4000 |
6000 |
8000 |
|
Y轴行程 |
mm |
3200 |
3200 |
3200 |
|
Z轴行程 |
mm |
1200 |
1200 |
1200 |
|
主轴端面至事情台距离 |
mm |
250-1450 |
250-1450 |
250-1450 |
|
龙门通过高度 |
mm |
1450 |
1450 |
1450 |
|
两立柱间宽度 |
mm |
3200 |
3200 |
3200 |
|
事情台面积（长×宽） |
mm |
4000×2800 |
6000×2800 |
8000×2800 |
|
T型槽（数目-尺寸×间距） |
mm |
12×28×230 |
12×28×230 |
12×28×230 |
|
事情台最大承重 |
kg |
20000 |
24000 |
28000 |
|
主轴最高转速 |
rpm |
6000 |
6000 |
6000 |
|
主轴锥孔 |
No. |
BT50 |
BT50 |
BT50 |
|
主轴直径 |
mm |
φ210 |
φ210 |
φ210 |
|
拉钉规格 |
|
MAS-P50T-I |
MAS-P50T-I |
MAS-P50T-I |
|
拉刀力 |
kN |
18 |
18 |
18 |
|
主电机功率 |
kW |
22/26 |
22/26 |
22/26 |
|
滑枕截面 |
mm |
450×450 |
450×450 |
450×450 |
|
切削速率 |
mm/min |
1-8000 |
1-8000 |
1-8000 |
|
快速移动速率（X/Y/Z） |
m/min |
12/12/8 |
10/12/8 |
8/12/8 |
|
定位精度（X/Y/Z）全长 |
mm |
0.03/0.025/0.015 |
0.04/0.025/0.015 |
0.04/0.025/0.015 |
|
重复定位精度（X/Y/Z）全长 |
mm |
0.020/0.016/0.012 |
0.025/0.016/0.012 |
0.025/0.016/0.012 |
|
加工零件尺寸精度 |
|
IT6-IT7 |
IT6-IT7 |
IT6-IT7 |
|
加工零件外貌粗糙度 |
|
Ra1.6 |
Ra1.6 |
Ra1.6 |
|
刀位数 |
|
24 |
24 |
24 |
|
最大刀具直径（满刀/空刀） |
mm |
110/200 |
110/200 |
110/200 |
|
最大刀具长度 |
mm |
350 |
350 |
350 |
|
最大刀具重量 |
kg |
15 |
15 |
15 |
|
所需气压 |
MPa |
0.6-0.8 |
0.6-0.8 |
0.6-0.8 |
|
机床重量 |
kg |
48000 |
65000 |
85000 |
|
占地面积（长×宽） |
mm |
10500×6300 |
15800×6300 |
20340×6300 |
|
机床高度 |
mm |
6500 |
6500 |
6500 |
|
机床电气总容量 |
kVA |
75 |
75 |
75 |
